Таймер реального часу XY-BJ з годинником і функцією будильника

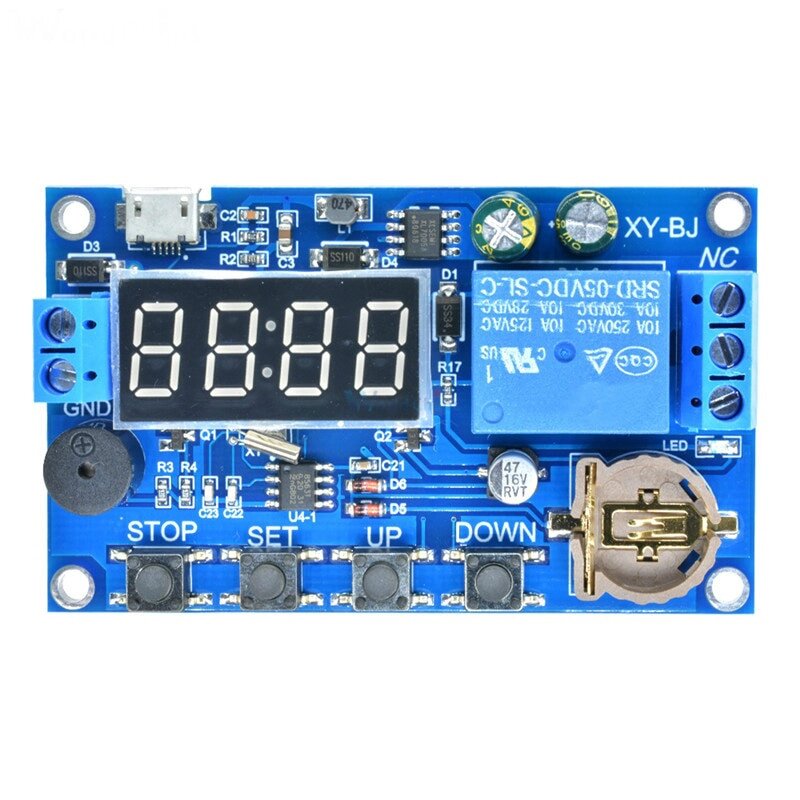

Реле часу XY-BJ з годинником і функцією будильника

Реле часу XY-BJ дозволяє організувати управління різним електрообладнанням по запрограмованому розкладом, з прив'язкою до реальних дати та часу. Управління електрообладнанням здійснюється через контакти реле, які замикаються і розмикаються за встановленим розкладом.

Параметри:

• діапазон харчування: 5 - 60 (батарейка в комплект не входить - CR1220)
• напруга живлення від Usb: 5 В
• струм споживання: 20 мА (в замкнутому стані 50 мА)
• робоча температура: -40 до +85 С
• макс. напруга навантаження: 250 В
• макс. комутований струм: 10 А
• розміри: 75 x 45 x 20 мм

Список режимів:

OPE: час включення реле
CLE: час вимикання реле
----: функція неактивна

P-1: щодня, у OPE замикає (видає імпульс), а в CLE розмикає (видає імпульс)
P-2: установка дня, коли реле OPE буде замикає реле, а CLE відключає реле
P-3: виберіть дату місяця в точку часу OPE, коли реле замкнуто або вихідний імпульс, в точку часу CLE, коли реле вимкнено, або у вихідний імпульс
P-4: час початку і закінчення дня в інший день: реле OPE закрито / імпульсний вихід і реле / роз'єднання імпульсного виходу.
P-5: час початку і закінчення в кожному місяці з дня у день: реле OPE закрито / імпульсний вихід і імпульсний роз'єднувач / релейний вихід

Установка часу:

В інтерфейсі часу виконання утримуйте кнопку DOWN протягом короткого часу:

Крок 1: Коли екран блимає «YEA», це інтерфейс налаштування року, відрегулюйте рік на дві кнопки DOWN і UP.
Крок 2: Натисніть кнопку SET, екран почне блимати «dAE», це інтерфейс налаштування дати, будь ласка, налаштуйте на 2 кнопки DOWN і UP.
Крок 3: Продовжуйте натискати кнопку SET, вона блимає «HOU», це інтерфейс налаштування часу, налаштувати рік на дві кнопки DOWN і UP. Натисніть кнопку SET ще раз повторіть крок 1.
Крок 4: натисніть і утримуйте кнопку SET протягом 3 секунд і відпустіть, вона збереже налаштування часу.

Встановити параметри:

В інтерфейсі часу виконання утримуйте кнопку SET протягом 2 секунд і відпустіть, інтерфейс налаштування параметрів відобразить:

Крок 1: оберіть період часу: PE-1 ~ PE-5, натисніть UP і DOWN, щоб вибрати.
Крок 2: натисніть кнопку SET, щоб вибрати режим: P-1 ~ P-5 (установіть у відповідний режим), натискаючи кнопки UP і DOWN. ( «----» означає , щоб заблокувати цей період).
Примітка: кожен інтервал може повторюватися від «----», то Р-1 ~ P-5 один з варіантів; Наприклад, ви можете залишити п'ять періодів роботи в режимі P-1 або дозволити період 1 працювати в режимі P-1 період 2 працює в режимі P-2 і так продовжуйте.
Крок 3: завершіть режим налаштування, натисніть кнопку SET, щоб ввести інтервал налаштування. На заданому інтервалі натисніть кнопку SET, щоб переключити параметри, час початку «OPE».
Крок 4: вийдіть з установки після завершення налаштування параметрів, натисніть і утримуйте SET протягом 2 секунд і автоматично перевірте налаштування параметра є розумною; якщо необхідно, збережіть настройку і поверніться до працюючого інтерфейсу. час; Якщо параметр невірний запит «ERR» (наприклад, час зупинки / дата
