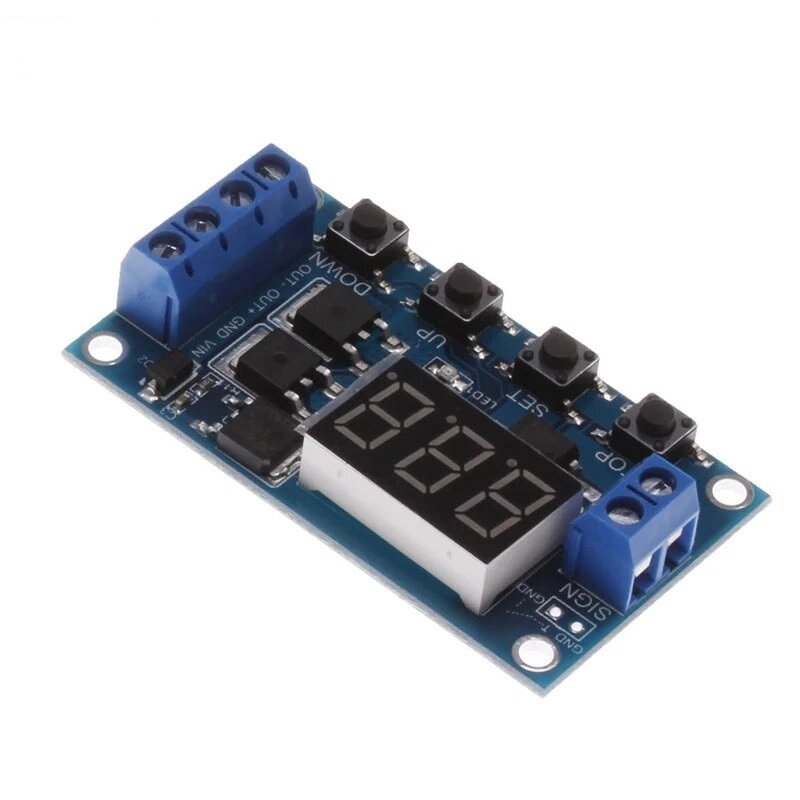

Реле часу (критичний таймер) XY-J04

Реле часу (критичний таймер) XY-J04

Настроюється реле часу, підійде для періодичного включення вентиляції, опалення, LED освітлення, фар, мікро-насосів , електромагнітних клапанів двигунів постійного струму та інших пристроїв з живленням від постійної напруги. Відмінною особливістю є те, що вихід виконаний не у вигляді замикаються контакти реле, а у вигляді польових MOSFET транзисторів підключених паралельно і працюють у ключовому режимі. При спрацьовуванні реле транзистори відкриваються і пропускають на вихід напруга живлення модуля. Є можливість налаштування для спрацьовування від зовнішнього тригера. LED індикатор відображення поточного звіту часу, режиму роботи і налаштування.

Особливості:

- швидке перемикання стану на виході
- присутній захист від переполюсовки харчування
- має тривалий термін служби, необмежену кількість перемикань
- напруга на виході дорівнює напрузі на вході і гальванічно не розв'язано
- перемикання стану не виробляє ніяких електромагнітних перешкод , шуму і виникнення іскор на відміну від звичайного реле
- паралельне включення MOSFET транзисторів має низький опір у відкритому стані, що дозволяє при кімнатній температурі керувати струмом до 15А, розрахунковою потужністю до 400 Вт

Параметри:

• діапазон харчування: 5 - 30
• споживаний струм: 20 мА
• робоча температура: від -40 до 85°С
• споживаний струм у замкнутому стані: 50 мА
• управління навантаженням: до 15А, від 5 - 30 В на виході
• напруга спрацювання тригера: 3 - 24 В
• часовий інтервал: 0.1 сек - 999 хв
• цикл роботи: 1 - 999
• габарити: 6.2 х 3.7 см

Інструкція програмування релейного модуля часу
