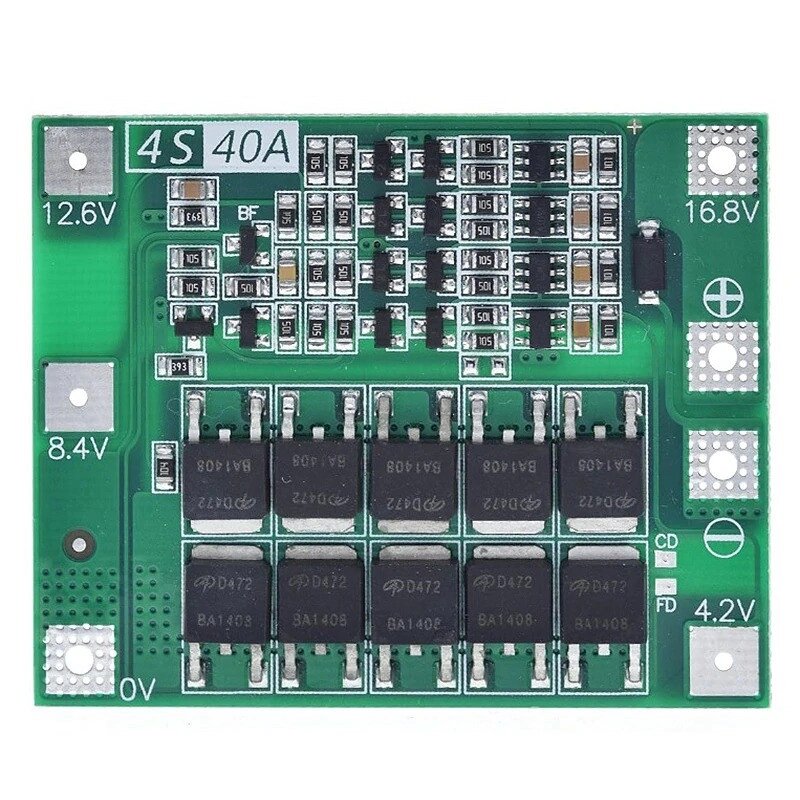

Контроллер BMS 4S 40A с балансировкой (плата защиты PCM)

Контроллер BMS 4S 40A с балансировкой (плата защиты PCM)

Контроллер BMS 4S 40A c функцией балансировки специально разработан для сборки из четырех литиевых аккумуляторов с максимальным напряжением 16.8В. Контроллер используется для защиты каждого элемента от перезаряда, переразряда, короткого замыкания и перегрузки по току. Функция балансировки заключается в обеспечении равномерного заряда каждой ячейки (аккумулятора). Данная плата защиты подходит для аккумуляторов 18650, 26650 и др. литиевых и полимерных аккумуляторов с номинальным напряжением 3,7В. ( 3,6В.) и максимальным напряжением 4,2В.

Параметры:

• модель: 4 последовательных 16.8V - 18.1V
• номинальный ток: 40A
• рабочая температура: -30 до +85°С
• защита короткого замыкания на выходе: есть
• напряжение при зарядке на элементе: 4.20 В ±0.025 В
• напряжение разрядке на элементе: 2.50 В ±0.1 В
• размеры: 54 x 44 x 4 mm

Обратите внимание:

1. Сначала припаивается B-, затем B1+ и В2+, следующий B3+, и наконец припаивается B+
2. Выходные клеммы P-, P+, паяются в случайной последовательности
3. При пайке время контакта между паяльником и платой не должно быть слишком длинным, лучшим вариантом является 1.5 сек
