XY-L30A модуль керування зарядом 6-60 В до 30 A

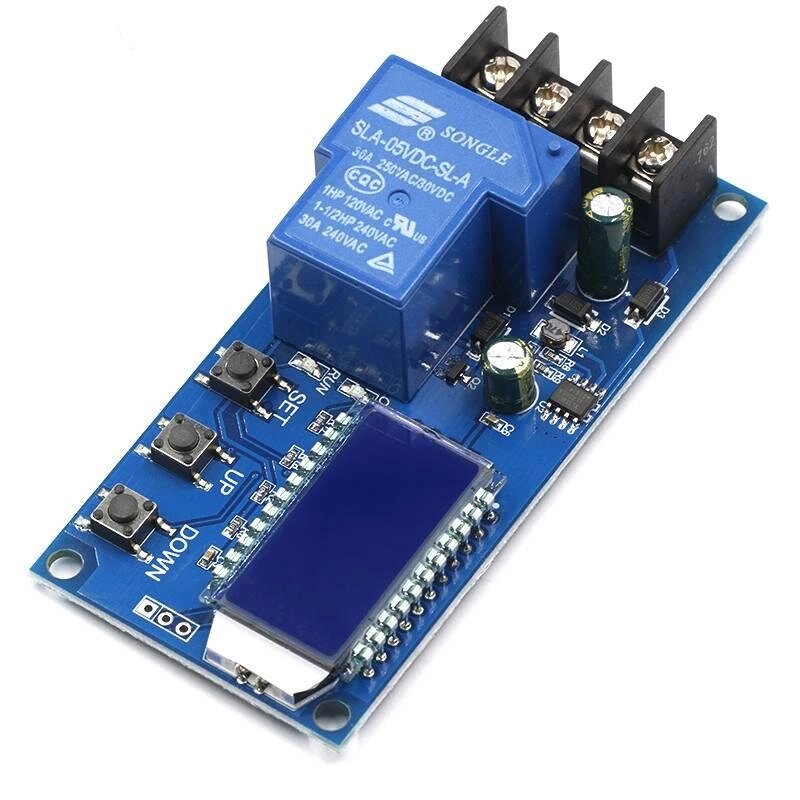

Модуль керування зарядом XY-L30A

Модуль контролю заряду АКБ. Призначений для автоматичного ввімкнення/вимкнення зарядного пристрою. Спрацьовування відбувається при досягненні порогових значень напруги на клемах АКБ або через заданий інтервал часу. Значення напруги включення і виключення і часу встановлюються за допомогою трьох кнопок встановлених на платі модуля. Також на платі встановлений дисплей, на якому відображається напруга, відсоток або час заряду. Що дуже зручно.

Параметри:

• модель: XY-L30A
• напруга: DC 6-60 В
• струм: ≤30A
• точність управління: 0.1 В
• точність відображення: 0.1 В
• відображення інформації: напруга, час, відсоток
• розміри: 92 х 44 мм

Процедура установки параметрів

a) Натисніть і утримуйте кнопку SET кілька секунд для входу в меню установки параметрів.
b) Перемикайтеся між параметрами короткими натисканнями на кнопку SET.
з) Після того, як параметр вибрано, його можна змінити кнопками UP і DOWN. Коротке натискання змінить параметр на один крок, довге натискання призведе до швидкого зміни параметра. Для зміни всіх потрібних параметрів повторюйте кроки b) і c).
d) Після того, як усі параметри встановлені, натисніть і утримуйте кнопку SET кілька секунд для виходу з меню установки параметрів.

Опис роботи основного інтерфейсу

1. Короткі натискання кнопки SET дозволяють переглянути поточну установку параметрів.
2. Коротке натискання на кнопку UP перемикає дисплей з відображення відсотків зарядки на час заряджання.
3. Коротке натискання на кнопку DOWN включить або вимкне реле, яке дає струм заряду на батарею. Якщо реле може бути замкнуті, то на екрані в якості нагадування буде відображатися OFF.
4. Довге натискання на кнопку UP включить режим малого споживання енергії (режим економії). Коли включений режим економії, через 10 хвилин відсутності активності в інтерфейсі підсвічування індикатора LCD вимкнеться. Якщо режим економії вимкнений, то підсвічування включена завжди.
5. Тривале натискання на кнопку SET перемкне модуль в режим установки параметрів.
